顶楼露台花园设计方案以及露台花园实景图

时间:2019-10-23 09:09 来源: 闲风国际(上海)设计有限公司
点击数:

随着经济的发展,越来越多的人拥有了属于自己的别墅,在对其装修设计时,很多用户想把顶楼露台设计成花园,给自己和家人创造一个温馨的休憩环境。那么,你知道对于顶楼露台花园的设计应如何做方案吗?其施工后的实景是什么样子的?

一、顶楼露台花园设计方案

1、屋顶绿化的基本类型

1)花园式屋顶绿化

2)组合式屋顶绿化

3)草坪式屋顶绿化

2、屋顶绿化建筑物要求

1)顶板荷载:

屋顶绿化设计须充分考虑绿化的荷载。花园式和组合式屋顶绿化屋顶设计,其屋面荷载应≧4.50KN/m2营业性屋顶花园≧6.0KN/m2);草坪式屋顶绿化屋顶设计,其屋面荷载应≧2.5KN/m2。屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验,并出具证明。

2)屋顶坡度:

平屋顶及屋面坡度小于15度的坡屋顶,宜做屋顶绿化。平屋顶适用于花园式、组合式或草坪式屋顶绿化,坡屋顶适用于草坪式屋顶绿化。

3)建筑高度:

6层以下、18m高度以下的建筑物屋顶。

4)防水:

屋顶绿化屋顶必须达到《屋面工程技术规范》GB50345-2004建筑二级防水标准、重要建筑须达到一级防水标准。

5)排水:

屋顶绿化屋顶应设计合理的排水系统,保证暴雨后1小时内排水,在排水口应有过滤结构。

3、屋顶绿化设计

屋顶绿化构造层自建筑屋顶上依次为:

耐根穿刺防水层、排蓄)水层、隔离过滤层、基质层、种植层。

1)耐根穿刺防水层:

耐根穿刺防水层的合理使用年限不得少于15年。可选用刚性防水、柔性防水或涂膜防水三种不同材料方法,应二道或二道以上防水层设防,最上道防水层必须采用耐穿刺防水材料。防水层的材料应相容。材料应符合《屋面工程技术规范》GB50345-2004。

2)排蓄)水层:

排蓄)水层应根据屋顶排水沟情况设计,材料可选用凸台式、模块式、组合式等多种形式的排蓄)水板、或直径大于0.4-1.6cm的陶粒,厚度宜5cm。

3)隔离过滤层:

隔离过滤层一般采用既能透水又能过滤的聚酯纤维无纺布等材料,在基质层下排蓄)水层之上,搭接缝的有效宽度应达到10-20cm,并向建筑侧墙面延伸至基质表层下方5cm处。

4)基质层:

1)屋顶绿化设计为保证树木基质厚度可适当进行土方造形,土方堆高处需在承重梁及柱顶位置。

2)基质应选用专用基质。基质主要包括改良土和超轻量基质两种类型。改良土由田园土、排水材料、轻质骨料和肥料混合而成;超轻量基质由表面覆盖层、栽植育成层和排水保水层三部分组成。

3)屋顶绿化基质应符合厚度要求。不同绿化植物基质厚度参考值见表5。

5)种植层:

乔木种植处需在承重梁及柱顶位置。乔木种植位置距离女儿墙应大于2.5m。

1)遵循植物造景多样性原则,以低矮灌木、草坪、地被植物和攀缘植物等为主,适量种植小乔木,严格控制大乔木。

2)遵循适生性原则,选择本地常用种和引种成功的植物。

3)应选择须根发达的植物,不宜选用根系穿刺性强的植物。

4)选择易移植、耐修剪、耐粗放管理、生长缓慢的植物。

5)宜选择抗风、耐干旱、耐高温的植物。

4、园林小品及公用设施设计

1)园林小品及公用设施应遵循公园设计规范。

2)园林小品及公用设施应设置在建筑墙体、承重梁位置,高度不得大于3米。园林小品及设施应选择质轻、环保、安全、牢固材料。

3)为防止高空物体坠落和保证游人安全,应在屋顶四周设置防护围栏,高度应130cm以上。

4)花园式屋顶绿化照明设计应选用具有诱灭虫功能的灯具。

5)园林小品建筑的基础不得破坏屋顶防水层。

6)排灌系统设计:

a.屋顶绿化排水系统必须与原屋顶排水系统匹配,不得改变原屋顶排水系统天沟)。

b.种植池、花台等必须根据实际情况设置排水孔,应根据排水口设置排水观察井。

c.屋顶绿化灌溉设计应优先设计自动喷灌、滴灌装置,预留人工浇灌接口。

d.屋顶绿化应设置独立出入口和安全通道,必要时应设置专门的疏散楼梯。

推荐阅读:私人屋顶花园设计:精致的小型屋顶花园设计攻略

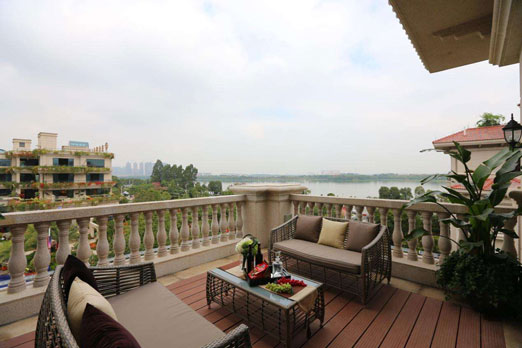

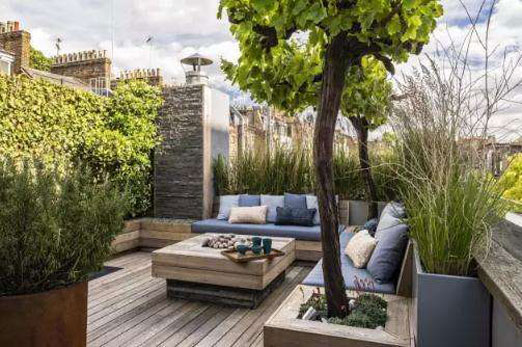

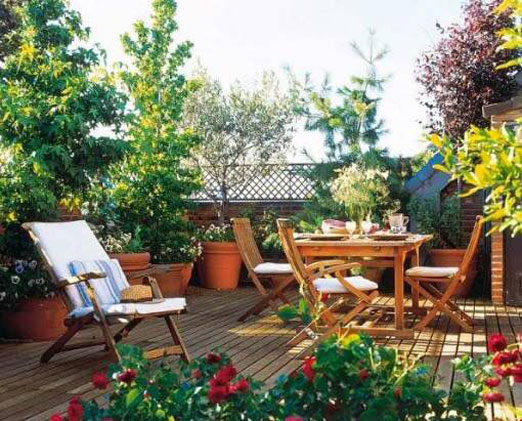

二、顶楼露台花园设计实景图
