景观设计施工图绘制方法及图绘效果图

时间:2019-05-15 04:39 来源: 闲风国际(上海)设计有限公司
点击数:

现在人们对园林、私家别墅等场地的景观要求越来越高,大家不但对庭院设计要求新颖,而且花园的景致更要有意境。由此,小编为大家介绍“景观设计施工图绘制方法及图绘效果图”相关问题,希望能够让大家对花园设计有更多的了解!

一、景观设计施工图绘制方法

A、绘制平面图

平面施工图至少应包括以下几个方面内容:

1)灯具类型及位置:绘制灯具的位置,必要时标注尺度,注明灯具类型或符号,代号(用标准的图形,符号表示)标注灯具的灯具的安装形式,(吸顶式,嵌入式,管吊式)灯具离地高度,非垂直下射的灯具,应标明仰角或俯角,倾斜角等。

2)注源的类型,额定功率,数量(包括单个灯具内光源数)。

3)各房间,场所要求的照度标准值。

4)局部照明,重点照明的装设要求,包括光源,要具及位置等。

5)应急照明装设:分别标明分散照明灯,疏散用出口标志灯,指向标志灯的装设位置,类型,光源等,还有备用照明,安全照明的装设位置等要求。

6)移动照明,检修照明用的插座,应注明型式(极数,孔数)额定电流值,安装位置,类型,光源等,还有备用照明,安全照明的装设位置等要求。

7)配电箱的型号,编号,出线回路。

8)开关型式,位置,安装高度和安装方式,控制装置的类型,设置位置和控制范围。

9)配电干线和分支线路的导线型号,根数,截面,如为套管,应注明管管材,管径,敷设方式,安装部位和高度等。

B、绘制剖面图和立面图

对于较复杂的建筑,或生产设备,平台,操作或维护通道复杂,或生产管道,动力管道很大者,需要增加剖面图,以表明灯具与这些设备,平台,管道的位置关系,高度关系,避免灯光被遮挡。

对于公共建筑,装设有景观照明的可增加立面图。

C、绘制场所照度分布或等照度曲线

对于照度和照度均匀度很高的场所,如体育馆等,可绘制照度分布图或等照度曲线,以考核其各点照度值和照度变化梯度。此图在初步设计阶段完成。

D、绘制配电系统图

对于较大项目,有多台配电箱时,应绘制配电系统图,其内容包括:

1)照明配电系统,干线和配电箱的接线方式。

2)干线的导线型号,根数,截面,安装功率,计算功率,功率因数,计算电流。

3)分支线的导线型号,根数,截面及安装功率。

二、景观设计图绘效果图

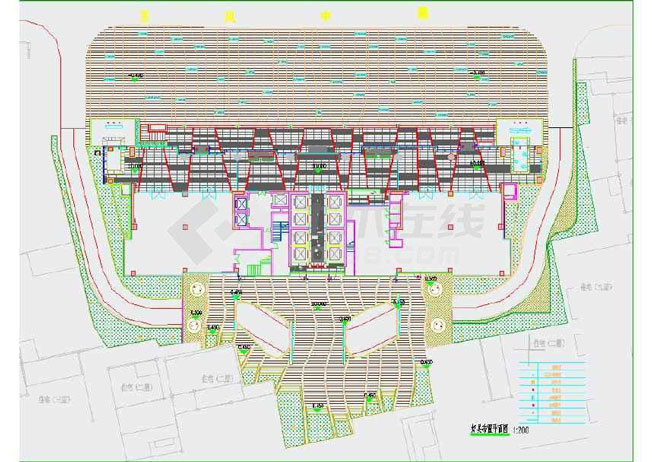

图绘效果图1

图绘效果图2

以上就是关于“景观设计施工图绘制方法及图绘效果图”的相关介绍,希望给您带来帮助!
